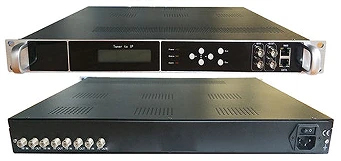

4 DVB-SS2 DVB-TT2 থেকে IP রিসিভার

এফটিএ টিউনার ইনপুট

DVB-T/T2 টিউনার

ফ্রিকোয়েন্সি পরিসীমা: 30MHz-1000Mhz

ব্যান্ডউইথ: 6Mhz, 7Mhz, 8Mhz

স্তর: -87 ~ -20dBm

নক্ষত্রপুঞ্জ: QPSK, 16QAM, 64QAM, 256QAM (শুধুমাত্র DVB-T2)

FEC ডিমোডুলেশন: DVB-টি: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

গার্ড ইন্টারভাল: DVB-টি: 1/4, 1/8, 1/16, 1/32

DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128

ISDB-T/Tb টিউনার

ইনপুট ফ্রিকোয়েন্সি পরিসীমা: 30 ~ 900MHz

ব্যান্ডউইথ: 6MHz

নক্ষত্রপুঞ্জ: DQPSK, QPSK, 16QAM, 64QAM

ইন্টারলিভ: 0, 4, 8, 16

গার্ড ইন্টারভাল: 1/32, 1/16, 1/8, 1/4

ট্রান্সমিশন মোড: 2K, 4K, 8K (FFT)

FEC (কোড রেট): 1/2, 2/3, 3/4, 5/6, 7/8

DVB-C টিউনার

ইনপুট ফ্রিকোয়েন্সি পরিসীমা: 110 ~ 862MHz

DVB-C (J83.A, J83.C,NO সংযুক্তি খ)

ক্যারিয়ার: অ্যানেক্স এ, অ্যানেক্স সি

নক্ষত্রপুঞ্জ (QAM): 16, 32, 64, 128, 256, 64/256

ব্যান্ডউইথ (Mhz): 8, 6

প্রতীক হার (Mbaud): 5-7, 4.2-5.3

টিউনার ইন্টারফেস: সংযোগকারী F-মহিলা প্রকার

DVB{{0}S/S2/S2X টিউনার

(DVB-SS2X হল বিকল্প এবং অতিরিক্ত খরচ যখন DVB-SS2 টিউনার ইনপুট বেছে নেওয়া হয়)

ইনপুট ফ্রিকোয়েন্সি: 950-2150Mhz

প্রতীক হার: 1~54MSps (DVB-S QPSK)

1~60MSps (DVB-S2/S2X QPSK)

1~60MSps (DVB-S2/S2X 8PSK)

1~58MSps (DVB-S2/S2X 16APSK)

1~55MSps (DVB-S2/S2X 32APSK)

1~34MSps (DVB-S2/S2X 64APSK)

সংকেত শক্তি: -65 ~ -25dBm

হাফ সাইকোয়েস্ট বেসব্যান্ড ফিলার (রোল অফ ফ্যাক্টর):

DVB-এসের জন্য 0.35

DVB-S2 এর জন্য 0.15 থেকে 0.35

DVB-S2X এর জন্য 0.05 থেকে 0.35

FEC ডিমোডুলেশন: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)

1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)

3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)

2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)

3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)

11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK-বিকল্প)

ডিমোডুলেশন মোড: QPSK, 8PSK, 16APSK, 32APSK (শুধুমাত্র DVB-S2)

LNB পোলারিটি নির্বাচন: Vol 0, 13V, 18V নির্বাচনযোগ্য

LNB ব্যান্ড নির্বাচন টোন: 0/22Khz নির্বাচনযোগ্য

ইনপুট প্রতিবন্ধকতা: 75 Ω

FEC (কোড রেট): 1/2, 2/3, 3/4, 5/6, 7/8

DiSEqC: DiSEqC 2.0 অনুগত

ATSC টিউনার

ফ্রিকোয়েন্সি পরিসীমা: 50–860 মেগাহার্টজ

মূল রেফারেন্স স্পেসিফিকেশন: ATSC A/53

ইনপুট স্তর: -34 থেকে +40 dBmV

নক্ষত্রপুঞ্জ: 8-ভিএসবি

ব্যান্ডউইথ: 6Mhz

DVB-ASI ইনপুট

সংযোগকারী: BNC মহিলা, 75Ω

সংকেত স্তর: 200-800mVp-p

প্যাকেটের দৈর্ঘ্য: 188 বাইট

সর্বোচ্চ বিট- হার: প্রতি পোর্ট 100Mbps এর কম বা সমান

ইনপুট পোর্টের সংখ্যা: দ্বৈত পৃথক ASI পোর্ট

মাল্টিপ্লেক্সিং

প্রতি চ্যানেলে সর্বোচ্চ পিআইডি রিম্যাপিং 180 ইনপুট

স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি পিআইডি রিম্যাপিং

PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT সন্নিবেশ

সঠিক পিসিআর সামঞ্জস্য

ASI I/O

DVB-ASI: 2 ASI ইনপুট এবং আউটপুট, 75Ω, BNC, 188বাইট

MPEG-2 TS ওভার DVB-ASI (EN 50083-9)

ASI আউট: একটি MPTS এর নির্বাচনযোগ্য আয়না

আইপি I/O

RJ45 পোর্ট: 100/1000M GbE পোর্ট, 1*ডেটা পোর্ট ইনপুট এবং আউটপুটের জন্য ব্যবহৃত হয়

IP আউটপুট: ডেটা পোর্ট থেকে 4*MPTS+512 SPTS

আইপি ইনপুট: ডাটা পোর্ট থেকে 128*MPTS/SPTS UDP/IP ইনপুট

TS ওভার UDP, ইউনিকাস্ট, এবং মাল্টিকাস্ট স্ট্রিমিং TS ওভার RTP/RTSP

কনফিগারযোগ্য প্যাকেট আকার (2-7) x188 বাইট, ফিল্টার নাল প্যাকেট

SPTS সীমা নির্বাচনযোগ্য: 2.3M, 2.5M, 2.9, 3.3M, 3.8M, 4.6M, 5.7M, 7.6M, 11.5M, 23M

সিস্টেম

স্থানীয় ইন্টারফেস: LCD + নিয়ন্ত্রণ বোতাম

কনফিগারেশন ইন্টারফেস: ওয়েব-ভিত্তিক

দূরবর্তী আপগ্রেড: নেটওয়ার্কের মাধ্যমে

সংযোগকারী: RJ45, 100M/1000M ইথারনেট ইন্টারফেস

শারীরিক এবং শক্তি

ভোল্টেজ: 100 থেকে 120/200 থেকে 240V এসি ±10%; 50/60Hz

খরচ: 60W

অপারেটিং তাপমাত্রা: 0 ~ 50 ডিগ্রি

স্টোরেজ তাপমাত্রা: -20 ~ 80 ডিগ্রি

মাত্রা: 483mm(W)*380mm(D)*44.5mm(H)

ওজন: 9.3 কেজি/পিসি
