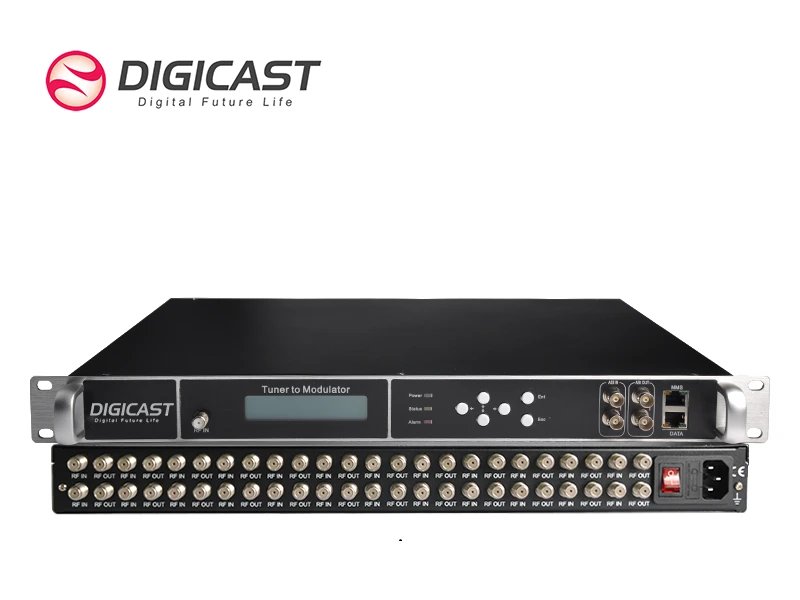

Rf Dvb-c Transmodulator

এফটিএ টিউনার ইনপুট

DVB{{0}S/S2/S2X টিউনার

ইনপুট ফ্রিকোয়েন্সি: 950-2150Mhz

প্রতীক হার: 1~54MSps (DVB-S QPSK)

1~60MSps (DVB-S2/S2X QPSK)

1~60MSps (DVB-S2/S2X 8PSK)

1~58MSps (DVB-S2/S2X 16APSK)

1~55MSps (DVB-S2/S2X 32APSK)

1~34MSps (DVB-S2/S2X 64APSK)

সংকেত শক্তি: -65 ~ -25dBm

হাফ সাইকোয়েস্ট বেসব্যান্ড ফিলার (রোল অফ ফ্যাক্টর):

DVB-এসের জন্য 0.35

DVB-S2 এর জন্য 0.15 থেকে 0.35

DVB-S2X এর জন্য 0.05 থেকে 0.35

FEC ডিমোডুলেশন: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)

1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)

3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)

2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)

3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)

11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)

ডিমোডুলেশন মোড: QPSK, 8PSK, 16APSK, 32APSK (শুধুমাত্র DVB-S2)

LNB পোলারিটি নির্বাচন: Vol 0, 13V, 18V নির্বাচনযোগ্য

LNB ব্যান্ড নির্বাচন টোন: 0/22Khz নির্বাচনযোগ্য

ইনপুট প্রতিবন্ধকতা: 75 Ω

FEC (কোড রেট): 1/2, 2/3, 3/4, 5/6, 7/8

DiSEqC: DiSEqC 2.0 অনুগত

মডুলেশন আরএফ আউটপুট বিকল্প

মডুলেশন (4/8*RF DVB-T/ASTC/ISDB-T বা 16/32 DVB-সি বিকল্পের জন্য)

সংযোগকারী: 1 পোর্ট, F-টাইপ, 75Ω

আউটপুট রিটার্ন লস: 14 ডিবি

MER 40dB এর থেকে বড় বা সমান

RF আউটপুট স্তর: -20 ~ 0dbm, 0.1db ধাপ

আরএফ চ্যানেলের সংখ্যা: 4/8

মডুলেশন মোড: DVB-C, DVB-T, ATSC, ISDB-T, DTMB বিকল্প

DVB-টি মড্যুলেশন

চ্যানেল: DVB-T সংলগ্ন ফ্রিকোয়েন্সি

মডুলেশন স্ট্যান্ডার্ড: EN300744

ফ্রিকোয়েন্সি পরিসীমা: 50-960Mhz, 1Khz এক ধাপ

মডুলেশন স্ট্যান্ডার্ড: EN300744

ব্যান্ডউইথ: 6M, 7M, 8M

FFT মোড: 2K, 8K

নক্ষত্রপুঞ্জ:QPSK, 16QAM, 64QAM

গার্ড ইন্টারভাল 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

TS বিট রেট＜31 Mbit/s

ATSC-T মড্যুলেশন

চ্যানেল: 8VSB সংলগ্ন ফ্রিকোয়েন্সি

নক্ষত্রপুঞ্জ: 8VSB

ফ্রিকোয়েন্সি পরিসীমা: 50-960Mhz, 1Khz এক ধাপ

নক্ষত্রপুঞ্জ: 8VSB

TS বিট রেট＜19 Mbit/s

MER 40 dB এর চেয়ে বড় বা সমান

DVB-C মড্যুলেশন(16 বা 32 DVB-C আউট বিকল্প)

16* DVB-C আউটপুট মডুলেশন

চ্যানেল: 16*DVB-C সংলগ্ন ফ্রিকোয়েন্সি RF আউট

ফ্রিকোয়েন্সি পরিসীমা: 50~960MHz, 1Khz এক ধাপ

ব্যান্ডউইথের রেঞ্জ স্টার্ট ফ্রিকোয়েন্সি এবং শেষ ফ্রিকোয়েন্সির মধ্যে 192 মেগাহার্জ, 192 মেগাহার্টজ ব্যান্ডউইথ রেঞ্জের মধ্যে 16 ফ্রিকোয়েন্সি সেট করুন

MER 40 dB এর চেয়ে বড় বা সমান

প্রতীক হার:5~7Mbaud

মোট আউটপুট স্তর সমন্বয় -35~-5dBm 0.1 dB ধাপ দ্বারা

DVB-C স্ট্যান্ডার্ড J83.A (DVB-C, J83.B, J83.C)

নক্ষত্রপুঞ্জ (QAM): 16,32,64,128, 256

32* DVB-C আউটপুট মডিউলেশন

চ্যানেল:32*DVB-C অ-সংলগ্ন ফ্রিকোয়েন্সি RF আউট

ফ্রিকোয়েন্সি পরিসীমা:96~864MHz,1Khz এক ধাপ

ব্যান্ডউইথ পরিসীমা 768 মেগাহার্জ, ফ্রিকোয়েন্সি পয়েন্ট ব্যান্ডউইথ সীমার মধ্যে নমনীয় ব্যবহার করা যেতে পারে

MER 40 dB এর চেয়ে বড় বা সমান

প্রতীক হার:5~7Mbaud

মোট আউটপুট স্তর সমন্বয় -35~-5dBm 0.1 dB ধাপ দ্বারা

DVB-C স্ট্যান্ডার্ড J83.A (DVB-C, J83.B, J83.C)

আইএসডিবি-টি মড্যুলেশন

চ্যানেল: ISDB-T ফ্রিকোয়েন্সি

ফ্রিকোয়েন্সি পরিসীমা: 50-960Mhz, 1Khz এক ধাপ

ISDB-T স্ট্যান্ডার্ড ARIB STD-B31

নক্ষত্রপুঞ্জ: DQPSK, QPSK, 16QAM, 64QAM

গার্ড ইন্টারভাল: 1/32, 1/16, 1/8, 1/4

ট্রান্সমিশন মোড: 2K, 4K, 8K

কোড রেট: 1/2, 3/4, 5/6, 7/8

ব্যান্ডউইথ: 6MHz

TS বিট রেট＜21 Mbit/s

MER 40 dB এর চেয়ে বড় বা সমান

DTMB স্ট্যান্ডার্ড GB20600-2006

নক্ষত্রপুঞ্জ: 4QAM, 16QAM, 32QAM, 64QAM

কোড রেট: 0.4, 0.6, 0.8

গার্ড ইন্টারভাল: 420, 595, 945 IONS

মাল্টিপ্লেক্সিং

প্রতি চ্যানেলে সর্বোচ্চ পিআইডি রিম্যাপিং 180 ইনপুট

স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি পিআইডি রিম্যাপিং

PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT সন্নিবেশ

সঠিক পিসিআর সামঞ্জস্য

সর্বোচ্চ সংখ্যা: RF এর জন্য 4 বা 8 mux এবং 1*MPTS এর জন্য 1 Mux

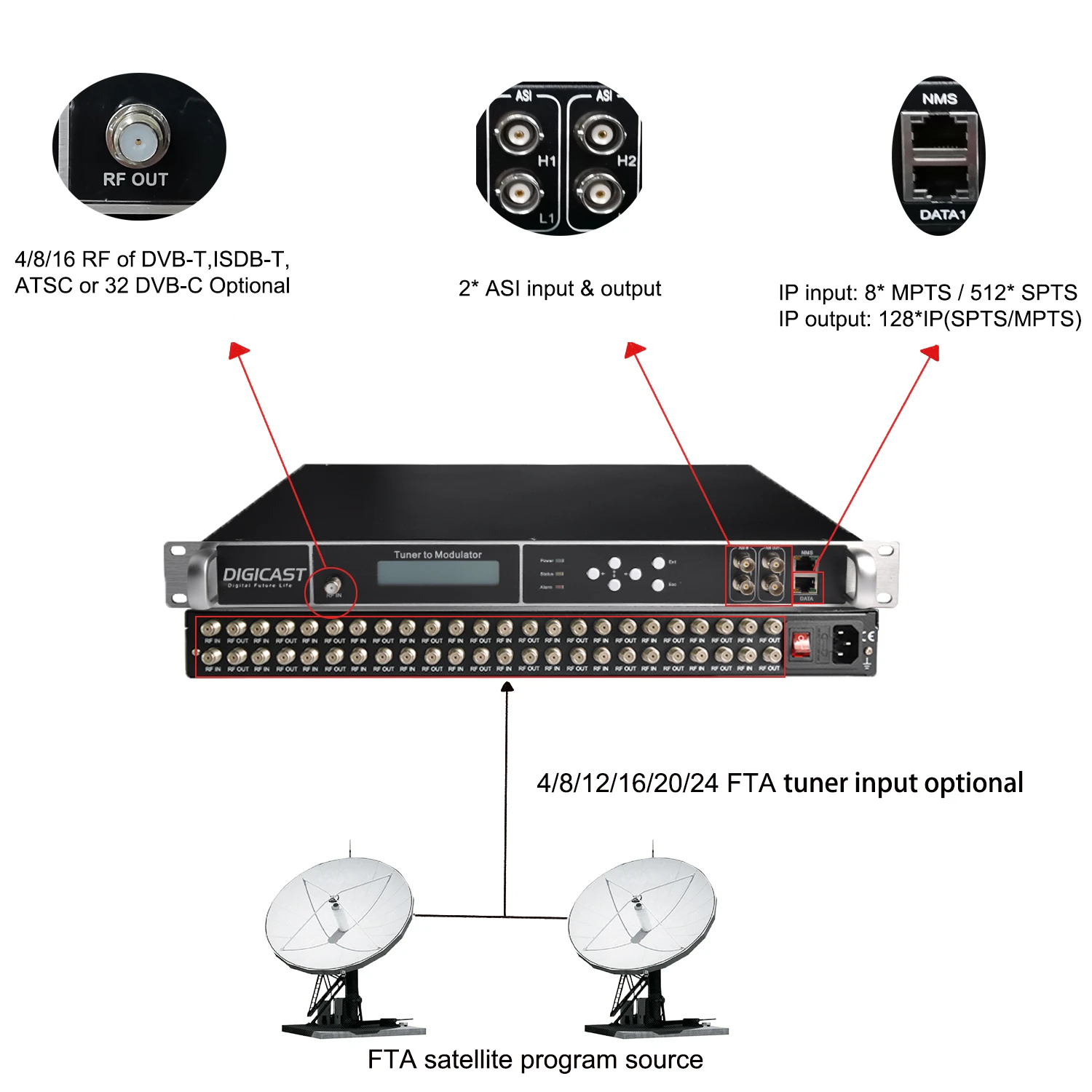

ASI I/O

DVB-ASI: 2 * ASI ইনপুট এবং 2*ASI আউটপুট, একটি ব্যাকআপের জন্য, 75Ω, BNC, 188Bytes

MPEG-2: TS ওভার DVB-ASI (EN 50083-9)

ASI নির্বাচনযোগ্য আউট: একটি MPTS এর আয়না

IP I/O স্ট্রিম আউটপুট

আইপি আই/ও

RJ45 পোর্ট: 100/1000M GbE পোর্ট, 1*ডেটা পোর্ট ইনপুট এবং আউটপুটের জন্য ব্যবহৃত

IP আউটপুট: 1*MPTS এবং 127*SPTS UDP/RTP IP আউটপুট (4*RF আউট)

8*MPTS&512*SPTS যখন 8*RF আউট

আইপি ইনপুট: 128*MPTS/SPTS UDP/IP

TS ওভার UDP, ইউনিকাস্ট, এবং মাল্টিকাস্ট স্ট্রিমিং TS ওভার IP

সিস্টেম
